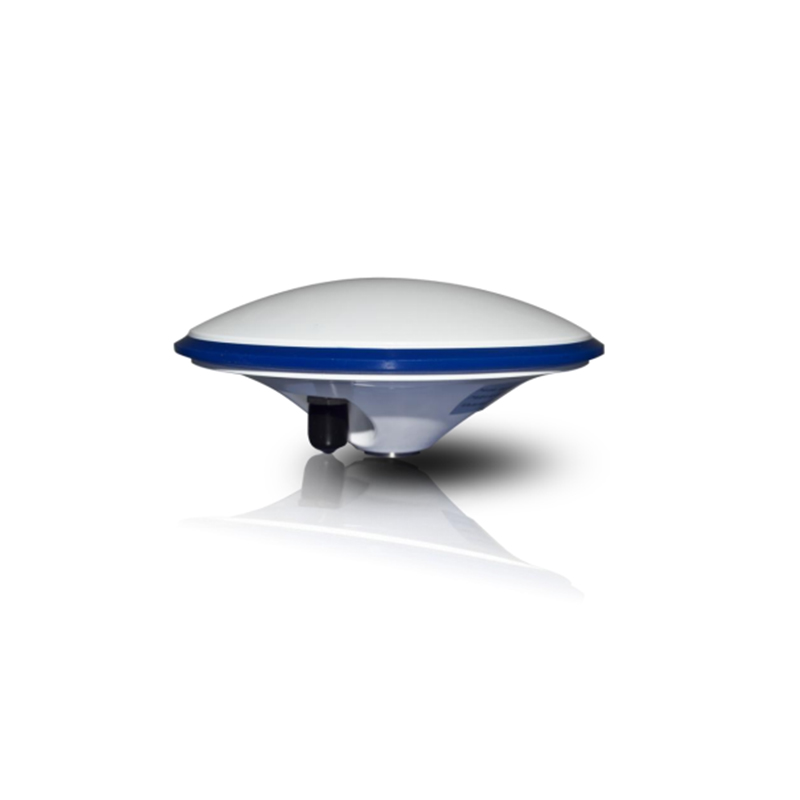

Antenă GPS cu inel de blocare multi-constelație: suport pentru GPS, GLONASS și Beidou

Poziționarea cinematică în timp real, sau RTK, a devenit standardul de aur pentru serviciile de localizare de înaltă precizie în domeniile topografiei, cartografiei, construcțiilor și al sistemelor autonome. Fundamentul oricărui sistem RTK depinde în mod esențial de antena care captează semnalele satelitare. O antenă GPS cu inel de blocare multi-constelație care susține RTK pe sistemele GPS, GLONASS și Beidou reprezintă o îmbunătățire semnificativă a preciziei și fiabilității poziționării. Înțelegerea modului în care RTK beneficiază de suportul multi-constelație este esențială pentru profesioniști care doresc să optimizeze infrastructura lor de poziționare și să obțină în mod constant o precizie subcentimetrică.

Un sistem RTK necesită o vizibilitate constantă a sateliților și o putere stabilă a semnalului pentru a menține rezolvarea ambiguității întregi, care definește poziționarea RTK. Când integrați o antenă multi-constelație în fluxul de lucru RTK, obțineți acces simultan la sateliți din mai multe sisteme globale de navigație prin satelit. Această redundanță îmbunătățește direct performanța RTK prin creșterea geometriei sateliților, reducerea diluării preciziei și menținerea blocării RTK în condiții dificile de semnal, cum ar fi canioanele urbane sau mediile forestiere.

Înțelegerea tehnologiei RTK și integrarea multi-constelație

Ce necesită tehnologia RTK de la echipamentele de antenă

Poziționarea cinematică în timp real necesită ca antena dumneavoastră să furnizeze măsurători de fază cu o consistență excepțională și un zgomot minim. RTK atinge o precizie la nivel de centimetri prin rezolvarea ambiguității întregi a măsurătorilor de fază ale purtătoarelor dintre o stație mobilă (rover) și o stație de referință. Orice degradare a calității semnalului, reflexii multipath sau pierderea blocării sateliților afectează direct performanța RTK. Un design de antenă cu inel de strangulare abordează în mod specific suprimarea multipath prin crearea unui inel de elemente rezonante care atenuează semnalele reflectate de sol. Când această tehnologie dovedită de respingere multipath este combinată cu suportul multi-constelație pentru RTK, antena devine capabilă să primească simultan semnale de la GPS, GLONASS și Beidou, îmbunătățind în mod semnificativ robustețea soluției RTK.

Cum sistemele multi-constelație îmbunătățesc disponibilitatea RTK

Sistemele RTK cu o singură constelație, indiferent dacă se bazează exclusiv pe GPS, depind de un număr limitat de sateliți vizibili în orice moment și în orice loc. În schimb, RTK-ul cu mai multe constelații folosește toate semnalele satelitare disponibile din diferite sisteme. GPS-ul singur poate oferi 12–14 sateliți vizibili în cer deschis; adăugarea GLONASS adaugă de obicei încă 8–10 sateliți, iar acoperirea regională BeiDou adaugă și mai mulți. Acest grup extins de sateliți înseamnă că sistemele RTK mențin o geometrie mai bună, o rezoluție întreagă mai rapidă și o rezistență mai mare la blocarea semnalelor. Redundanța inerentă a RTK-ului cu mai multe constelații se traduce direct prin timpi de inițializare mai scurți, blocări ale soluției mai stabile și performanță superioară în medii parțial obstructate, unde RTK-ul cu o singură constelație ar putea avea dificultăți sau chiar eșua.

Avantajele tehnice ale antenelor cu inel de strangulare pentru RTK

Suprimarea multipath și integritatea semnalului

Multipath-ul apare atunci când semnalele satelitare se reflectă de structurile din apropiere, de suprafețele acoperite cu apă sau de sol înainte de a ajunge la antenă. Aceste semnale reflectate ajung ușor întârziate și interferă cu semnalele directe, deteriorând măsurătorile de fază esențiale pentru precizia RTK. Designul unei antene cu inele de tip choke ring include inele concentrice conductoare, ajustate la frecvențe specifice. Aceste inele suprimă semnalele reflectate de sol, permițând în același timp trecerea semnalelor directe. Pentru aplicațiile RTK, această capacitate de respingere a multipath-ului nu este doar o îmbunătățire — este o cerință fundamentală. Atunci când este combinată cu suportul multi-constelație pentru RTK, antena menține măsurători curate de fază pe toate sistemele satelitare, asigurând astfel integritatea poziționării RTK, indiferent de constelația care furnizează semnalul dominant în orice moment.

Acoperire broadband și flexibilitate a sistemului

Antenele moderne RTK cu mai multe constelații trebuie să susțină simultan frecvențele GPS L1 și L2, frecvențele GLONASS L1 și L4, precum și frecvențele Beidou B1 și B3. O antenă cu inel de blocare proiectată corespunzător asigură o performanță în bandă largă pe aceste benzi de frecvență suprapuse, fără degradarea performanței. Această capacitate multi-bandă înseamnă că o singură instalare a antenei susține poziționarea RTK, indiferent de constelația satelitară dominantă din locația dumneavoastră sau de momentul observației. Sistemele RTK care pot urmări fără întreruperi toate constelațiile disponibile obțin o fiabilitate superioară a soluției și o convergență mai rapidă decât sistemele limitate la o singură constelație. Ingineria antenelor cu inel de blocare în bandă largă asigură o performanță RTK constantă pe toate frecvențele suportate.

Implementare practică a sistemelor RTK cu mai multe constelații

Integrare cu rețelele de referință RTK și corecțiile

Implementările practice ale tehnologiei RTK se bazează pe stații de referință care difuzează date de corecție către receptoarele mobile (rover). Rețelele moderne de stații de referință susțin din ce în ce mai mult RTK multi-constelație, transmițând simultan corecții pentru GPS, GLONASS și Beidou. Antena receptoarelor mobile trebuie să fie capabilă să primească și să prelucreze toate aceste fluxuri de corecție pentru a obține beneficiile complete. O antenă cu inel de blocare multi-constelație, concepută special pentru aplicații RTK, permite receptoarelor mobile să selecteze în timp real combinația optimă de sateliți și corecții. În zonele unde semnalele GPS sunt slabe sau intermitente, sistemul RTK utilizează automat semnalele mai puternice ale GLONASS sau Beidou, fără a necesita reconfigurare manuală. Această comutare automată între constelații reprezintă un avantaj operațional esențial al infrastructurii RTK multi-constelație.

Scenarii de implementare în teren și optimizare a performanței

Operațiunile de ridicare topografică, controlul mașinilor de construcții și agricultura de precizie beneficiază cu toate de suportul RTK multi-constelație. În mediile urbane dense, unde clădirile înalte blochează semnalele satelitare directe, RTK-ul multi-constelație menține blocarea poziției mai fiabil decât sistemele mono-constelație. Aplicațiile din păduri și terenurile agricole prezintă avantaje similare, deoarece un număr mai mare de sateliți crește probabilitatea de a menține o geometrie adecvată a semnalelor. Poziționarea RTK cu suport multi-constelație reduce, de asemenea, dependența echipei de ridicare topografică de disponibilitatea RTK specifică orei din zi și anotimpului. În lunile de iarnă din latitudinile nordice, când geometria sateliților GPS devine nefavorabilă, se observă îmbunătățiri măsurabile ale performanței RTK atunci când constelațiile GLONASS și Beidou completează acoperirea GPS. Topografi profesioniști și operatori care folosesc antene RTK multi-constelație raportează o inițializare mai rapidă, mai puține pierderi ale soluției și o încredere mai mare în precizia poziționării pe întreaga durată a zilei.

Întrebări frecvente

De ce este un design de antenă cu inel de strangulare specific important pentru poziționarea RTK?

Antenele cu inel de strangulare suprimă reflexiile multipath care deteriorează măsurătorile de fază care stau la baza preciziei RTK. Multipath provoacă erori în procesul de rezolvare a ambiguității întregi care definește RTK. Prin respingerea semnalelor reflectate, în timp ce păstrează semnalele directe, antenele cu inel de strangulare mențin integritatea măsurătorilor de fază necesară pentru o poziționare RTK fiabilă. Această capacitate de suprimare a multipath devine și mai critică în sistemele RTK multi-constelație, deoarece se integrează simultan măsurători de fază din mai multe sisteme satelitare, iar orice degradare a calității semnalului se propagă prin întreaga soluție RTK.

Pot antenele RTK multi-constelație îmbunătăți fiabilitatea poziționării în medii urbane?

Da, antenele RTK cu mai multe constelații îmbunătățesc în mod semnificativ fiabilitatea poziționării în mediul urban. Canioanele urbane creează blocarea semnalelor și efecte de multipath care pun la încercare sistemele RTK bazate pe o singură constelație. Atunci când adăugați sateliții GLONASS și Beidou în soluție, crește probabilitatea menținerii unei geometrii satelitare suficiente, chiar și în prezența unor obstacole. Sistemele RTK cu mai multe constelații se recuperează mai rapid după pierderea temporară a semnalului și mențin blocarea (lock) în scenarii mai agresive de navigare urbană. Combinarea suprimării multipath prin inel de blocare (choke ring) și a diversității satelitare oferite de mai multe constelații creează o soluție RTK robustă, special concepută pentru medii urbane dificile, unde sistemele GPS RTK tradiționale eșuează adesea.

Ce îmbunătățiri ale timpului de inițializare pot oferi sistemele RTK cu mai multe constelații comparativ cu cele bazate pe o singură constelație?

RTK-ul cu mai multe constelații obișnuiește să atingă rezolvarea ambiguităților întregi cu 30%–50% mai rapid decât sistemele cu o singură constelație, deoarece piscina extinsă de sateliți permite o rezolvare mai rapidă și mai fiabilă a ambiguităților întregi. Inițializarea RTK depinde de observarea unei geometrii suficiente a sateliților și a calității semnalelor pentru a rezolva în mod unic ambiguitățile întregi. Cu mai mulți sateliți disponibili din mai multe constelații, motorul RTK converge către o soluție întreagă fixată mai rapid și cu o încredere mai mare. Această inițializare mai rapidă se traduce în economisire de timp operațional în fluxurile de lucru de ridicare topografică, unde timpul de configurare influențează direct programarea proiectului și productivitatea.
